علائم مسیر نما

دوشنبه, ۴ فروردين ۱۳۹۳، ۱۲:۰۲ ق.ظ

نشانه راه

                                                                Road signs


 علائم مسیر نما



این علائم برای مشخص نمودن مسیر جاده و حاشیه آن خصوصاً در مواقع تغییر راستای مسیر بکار می رود. از جمله این نقاط م یتوان به باری کشدگی مسیر یا پیچها اشاره نمود. این تجهیزات در شب و شرایط بد آب و هوایی در مشخص نمودن مسیر جاده و افزایش ایمنی مؤثر هستند. این علائم باید قابلیت بالایی در انعکاس نور داشته باشند.

نصب مسیرنما در حاشیه درونی قوس های افقی( قبل و داخل قوس) الزامی می باشد . این علائم در صورتی که قضاوت مهندسی ایجاب نماید می توانند در حاشیه بیرونی قوسبه عنوان مکمل علائم تغییرجهت سریع مورد استفاده قرار گیرند . همچنین نصب آنها در نقاطی از طول مسیر که با کاهش خطوط همراه است (تغییر عرض روسازی)، الزامی است . به طور کلی استفاده از مسیرنما در مسیرهای مستقیم ضروررتی ندارد مگر اینکه محور مورد نظر در منطقه مه گیر یا برف گیر قرار گرفته باشد و یا در شرایطی که احتمال اشتباه
تشخیص مسیر حرکت تو سط رانندگان در روز یا شب وجود دارد، بطوریکه خط کشی های موجود به تنهایی برای مشخص کردن مسیر کافی نباشند. در صورت استفاده از علائم مسیرنما فواصل آنها نباید از 100 متر تجاوز نماید . ابعاد تابلوی مسیرنما برای کلیه راهها یکسان می باشد.


شبرنگ مورد استفاده در این علائم حداقل از نوع لانه زنبوری (یک قطعه مستطیل سفید یا زرد و یا 2 دو قطعه دایره سفید می باشد. قطعات شبرنگ لانه زنبوری ده ساله بشرح زیر بر روی مسیرنما اجرا میگردد

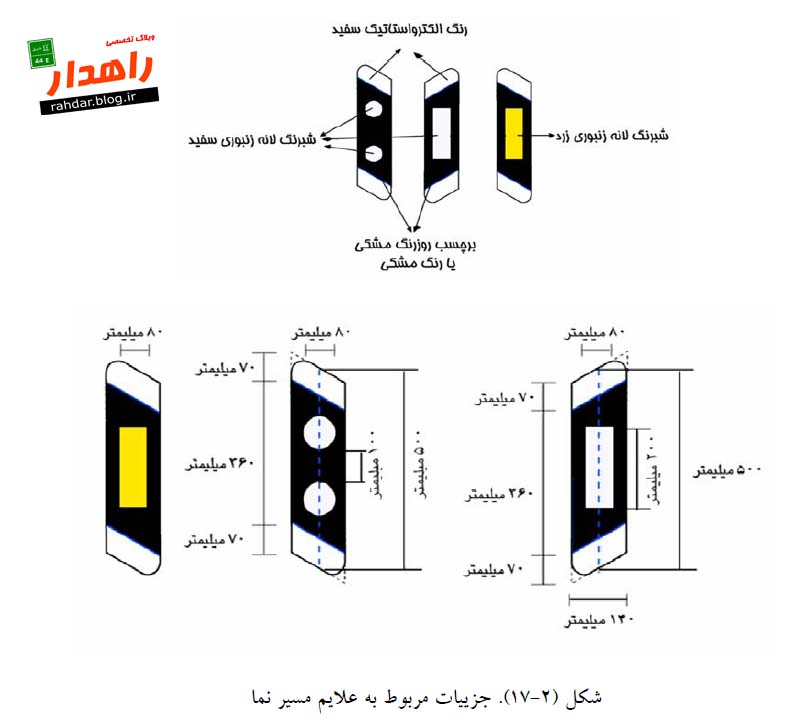

شکل( 17-2)

راههای با جداکننده وسط : یک قطعه شبرنگ مستطیل سفیدرنگ به ابعاد 80*200 میلیمتر برای استفاده در حاشیه راست سواره رو و یک قطعه شبرنگ مستطیل زرد رنگ به ابعاد 80*200 میلیمتر برای استفاده در حاشیه چپ سواره رو

راههای بدون جداکننده : یک قطعه شبرنگ مستطیل سفیدرنگ به ابعاد 80*200 میلیمتر برای استفاده در حاشیه راست راه و دو قطعه شبرنگ دایره ای سفید رنگ به قطر 8 سانتیمتر جهت استفاده در حاشیه چپ راه

در استفاده از علایم مسیر نما توجه به موارد زیر ضروری می باشد :

محل نصب مسیرنما باید حداقل 50 سانتیمتر با لبه روسازی فاصله داشته باشد . در صورت ضرورت نصب در محلهایی که حفاظ اجرا گردیده، مسیرنما باید با پایه کوتاه روی حفاظ اجرا گردد

  • مسیرنماها بایستی مستقیم و عمودی قرار گیرند . استحکام در زمین بایستی بقدری باشد که در مقابل نیروی دست مقاومت کند . به هنگام برخورد با یک وسیله نقلیه، مسیرنما بایستی بدون وارد آمدنخسارت زیاد به وسیله نقلیه خم شود.

  • در قوسهای افقی با شعاع کمتر از 200 متر حداقل مسیرنما های قابل رؤیت در سمت خارجی مسیر 4 عدد می باشد

  • با رعایت مشخصات ابعادی مسیرنما در قسمت های شبرنگ و روز رنگ می توان از مسیرنماهایی که بر روی زمین کوبیده می شوند استفاده نمود  (به عنوان مسیرنماهای انعطاف پذیر از ورق های فلزی یا پلاستیکی)

  •  فواصل علائم مسیرنما در قوسهای افقی در صورت مشخص بودن شعاع قوسبر اساس جدول ( 2 - 5) مشخص می شود. حداکثر فاصله مجاز بین علائم مسیرنما 100 متر میباشد

  • در صورتی که شعاع قوس معلوم نباشد فواصل این علائم در داخل قوس بر حسب حداکثر سرعت مجاز در قوسمطابق جدول (2-6)تعیین می شود

  • در نقاط مه گیر در صورتی که رقم بیشتر از 25 متر به عنوان فواصل مسیرنماها در قوسها بدست آمد، 25 متر ملاک عمل خواهد بود.

  • . در قوسهای قائم محدب فواصل مسیرنماها بر اساس جدول ( 2 -7)تعیین می گردد فواصل اول و دوم و سوم در این جدول مربوط به فواصل بین سه مسیرنمای بعد از قوس میباشند.

مشخصات تابلو مسیر نما



ابعاد تابلو مسیر نما 14*50 سانتیمتر می باشد



 دانلود فایل جداول 2-5 ،2-6 ،2-7__

______________________________

 ماخذ: دستورالعمل اقدامات مهندسی مدیریت سرعت در راههای برون شهری (آرامسازی ترافیک)
