          Calculate slope of the gable and heel road building work


          محاسبه پاشنه کار با توجه به شیب شیروانی در راهسازی

با سلام خدمت مهندسین و دوستان دانشجوی عزیز .......

امروز نحوه محاسبه پاشنه کار با توجه به شیب شیروانی در راهسازی که وظایف نقشه بردار یا مسئول اکیپ راهسازی هستش ......رو در یک فایل پی دی اف و در یک برگ قرار میدم ........

میدونم شاید اکثر دوستان به این موضوع واقف باشند .... اما عدم آگاهی از این چند تا ضرب و تقسیم .... بار مالی و زمان .....رو بر پروژه تحمیل میکنه .

سپاسگزارم از همراهی شما عزیزان .. امیدوارم استفاده لازم رو ببرید......

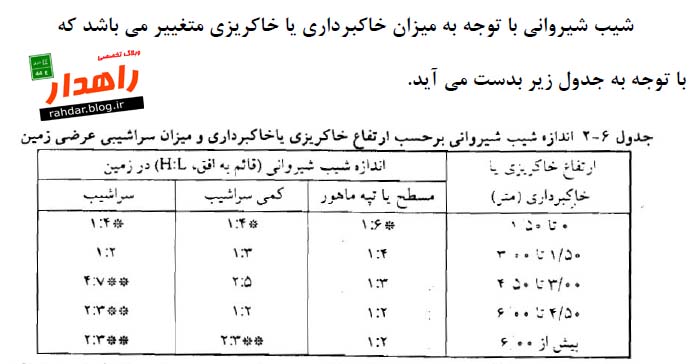

جدول شیب شیروانی در راهسازی


دریافت فایل
حجم: 64.3 کیلوبایت



با عنایت به تقاضای دوستان یک مثال عددی جهت به دست آورد میزان عرض در بستر زمین برای پیاده سازی پاشنه کار مثال میزنیم ..

مثال :

 در صورت که بخواهیم در راهسازی مسیر به عرض سواره رو به میزان 6 متر برسیم در صورتی که شیب شیروانی را 1:4 ( یک به 4 )انتخاب کنیم  و ارتفاع خاکریزی ما حدود 0.5 متر باشد میزان عرض مناسب در بستر زمین جهت پیاده سازی انتهای خاکریز (پاشنه کار ) چقدر می باشد ؟

پاسخ رو این طور دنبال میکنم :

  • عرص تمام شده سواره رو : 6 متر
  • ارتفاع خاکریزی : 0.5 متر
  • شیب شیروانی انتخابی : 1:4
  • وضعیت بستر زمین : هموار است ( در صورتی که غیر هموار باشد ممکن است از یک سمت بیشتر و یا کمتر محاسبه گردد که در این مثال از آن صرف نظر می کنیم )‌

فرمول : نصف عرض سواره رو + ( حاصل ضرب ارتفاع خاکریز در طول افقی شیب شیروانی انتخابی ) برابر است نصف عرض بستر و چون وضعیت بستر همواره است ضربدر 2 میکنیم عرض کل مسیر بدست می آید.

فرمول با جایگذاری اعداد مسئله :

 نصف عرض بستر5=(4*0.5)+3

 کل عرض بستر پاشنه تا پاشنه خاکریز 10=2*5

نویسنده : مجید یوسفی مقدم - مرداد ماه 1395

[ این مطالب متعلق به وبلاگ تخصصی راهدار می باشد و هر گونه کپی برداری عرفا و شرعا  فقط با ذکر منبع مجاز می باشد ]



لینک پستهای مرتبط با این موضوع :





نظرات  (۳)

  • خالد پویانفر
  • سلام ممنون از زحماتتون اگه میشه با مثال عددی و تصویری در قالب پی دی اف توضیحات بیشتری بدید با تشکر خالد از سنندج

    پاسخ:
    باسلام .

    در این پست توضیحات با مثال عددی جهت بهره برداری دوستان اضافه گردید.
    بخش‌هایی از این نظر که با * مشخص شده، توسط مدیر سایت حذف شده است
    سلام خسته نباشید ممنون از زحمات شما امکان دارد محاسبه ی حجم عملیات خاک برداری را به صورت pdf در سایت قرار دهید تشکر  نوربخش از کردستان
    ***********
    سلام ممنون از مطالب ارزشمندتون میشه محاسبه پاشنه کار در قالب یه مثال عددی  توضیح دهید
    پاسخ:
    باسلام .

    در این پست توضیحات با مثال عددی جهت بهره برداری دوستان اضافه گردید.
